Miért a LV páncélozott alumínium kábelek a legjobbak temetéshez?

Összegzés: A modern infrastruktúra, a települési hálózatok és az ipari létesítmények esetében a megfelelő kábelszerkezet kiválasztása kulcsfontosságú a költségek és a hosszú távú megbízhatóság egyensúlyában.0,6/1 kV kisfeszültségű páncélozott alumínium tápkábeleka közvetlen földalatti elosztás ipari szabványává váltak. Ebben a cikkben lebontjuk ezeknek a nagy teljesítményű kábeleknek a műszaki rétegeit, és elemezzük, hogy egyedi felépítésük miért kínálja a tökéletes védelmet a mechanikai igénybevétel és a környezeti kihívások ellen.

Bevezetés

Merüljön el a páncélozott alumíniumkábelek építésében

A Double Steel Tape Armor (DSTA) fő előnyei

Alkalmazási forgatókönyvek a globális tenderekben

Műszaki paraméterek: IEC 60502-1 megfelelőség

Következtetés és gyári támogatás

Bevezetés

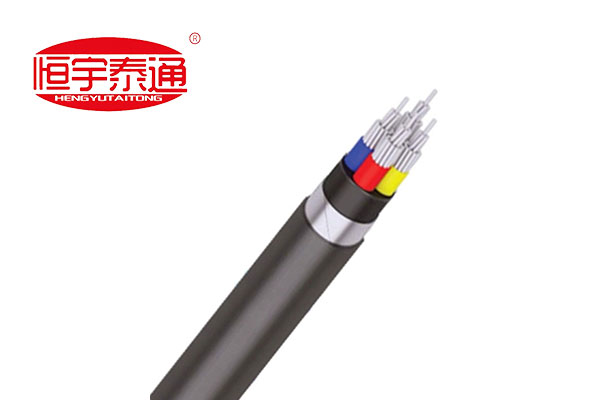

A földalatti áramelosztó hálózatok tervezése során a beszerzési menedzserek kettős kihívással néznek szembe: az anyagköltségek ellenőrzése alatt tartásával, miközben biztosítják, hogy a hálózat évtizedeken át túlélje a kemény talajviszonyokat, a nedvességet és a változó terheléseket. A hagyományos, páncél nélküli opciók gyakran alulmaradnak a közvetlen temetésben, ami költséges hibákhoz vezet. Napjainkban a 0,6/1 kV-os páncélozott alumínium tápkábelek megoldják ezt a dilemmát az alumíniumvezetők rendkívüli költséghatékonyságának és a masszív mechanikus páncélzatnak a kombinálásával.

Ellenőrzött CREC stratégiai beszállítóként a Taitong Cable személyre szabott, többmagos, páncélozott alumíniumkábelek gyártására specializálódott, amelyek pontosan a regionális közüzemi előírásokhoz és a nemzetközi projektmennyiségjegyzékekhez (BOQ) vannak szabva.

Merüljön el a páncélozott alumíniumkábelek építésében

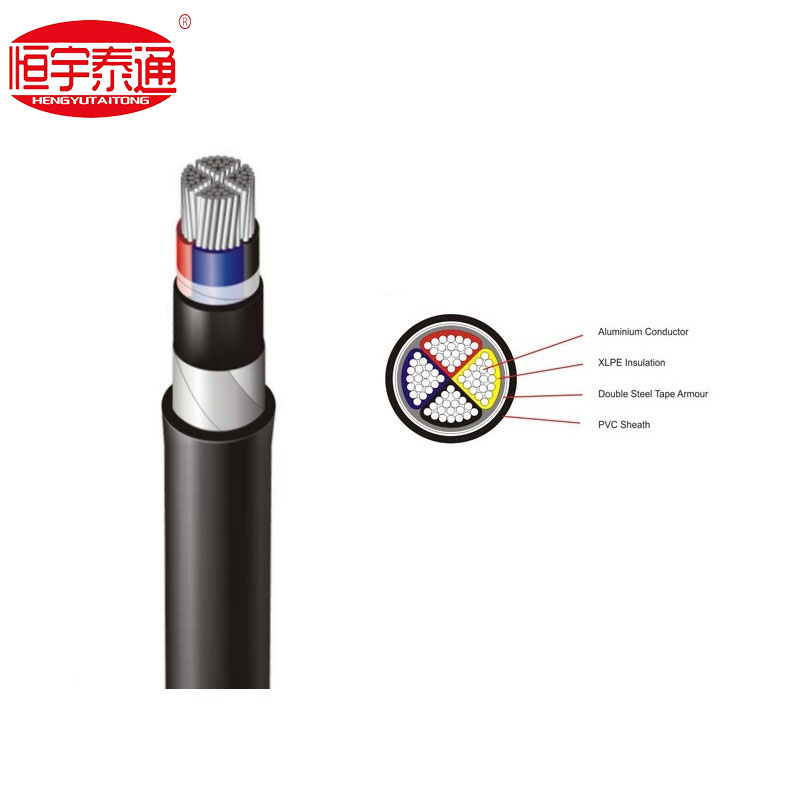

A kisfeszültségű elektromos hálózat megbízhatósága teljes mértékben a kábelek keresztmetszeti épségétől függ. Egy szabványos 4 eres tápkábel műszaki profilját tekintve egy erősen optimalizált többrétegű védelmi rendszert láthatunk:

A nemzetközi szabványok tervezési előírásai szerint a kábel négy különálló funkcionális rétegből áll:

1. Alumínium vezető:Nagy tisztaságú, szektor alakú tömörített sodrott alumíniumot használ. Az ágazati kialakítás biztosítja, hogy a négy mag tökéletesen illeszkedjen egymáshoz, minimális légrésekkel, jelentősen csökkentve a teljes külső átmérőt, és helyet takarítanak meg a vezetékben.

2.XLPE szigetelés:A térhálósított polietilén kivételes hő- és elektromos tulajdonságokat biztosít, lehetővé téve a mag biztonságos működését 90 °C-os folyamatos hőmérsékleten, és 250 °C-ig képes kezelni a rövidzárlati túlterheléseket.

3. Dupla acélszalagos páncél (DSTA):Két réteg spirális acélszalagot tekernek a belső ágyneműre. Ez a fém pajzs folyamatos lefedettséget és nagy ellenállást biztosít a függőleges nyomóterhelésekkel és a talajfeltárás során bekövetkező véletlen ütésekkel szemben.

4. PVC köpeny:A nagy teherbírású polivinil-klorid külső köpeny megvédi a belső fém páncélt a nedvességtől, a talaj kémiai korróziójától és az UV sugárzástól, amikor a talaj felett van.

A Double Steel Tape Armor (DSTA) fő előnyei

Miért írják elő a műszaki tanácsadók a Double Steel Tape Armort a kisfeszültségű hálózatok páncélozatlan változatai helyett?

Kiváló mechanikai zúzódási ellenállás:A föld alatti kábelek ki vannak téve a talaj ülepedésének, a nagy járműforgalomnak és a sziklás terepeknek. A kettős acélszalag mechanikai pajzsként működik, amely elnyeli a külső nyomást anélkül, hogy deformálná az alatta lévő XLPE szigetelést.

Rágcsálók és termeszek védelme:A trópusi vagy vidéki terjeszkedési övezetekben a föld alatti termeszek és rágcsálók komoly veszélyt jelentenek a polimer köpenyekre. Az acélszalagos páncél áthatolhatatlan fizikai akadályt biztosít, amely megakadályozza a biológiai fertőzést.

Költséghatékony közvetlen temetés:A páncélozatlan kábelekhez mély, beton erősítésű árkok vagy drága folyamatos csővezetékek szükségesek. A páncélozott alumíniumkábelek biztonságosan eltemethetők közvetlenül homokágyas talajárokba, ami drasztikusan csökkenti az építőmérnöki és szerelési munkaerőköltségeket.

Alkalmazási forgatókönyvek a globális tenderekben

Szerkezeti rugalmasságuknak köszönhetően a 0,6/1 kV-os páncélozott alumíniumkábeleket széles körben alkalmazzák kritikus infrastruktúra-pályázatokon Délkelet-Ázsiában, Afrikában és a „Belt and Road” kezdeményezés országaiban:

Fővárosi áramelosztás:Alállomási transzformátorok csatlakoztatása lakossági és kereskedelmi elosztó kioszkokhoz.

Ipari üzemek és gyártó létesítmények:Nehézgép-tömbök tápellátása, ahol a kábeleket nyitott kábeltálcákban vagy földalatti csatornákban helyezik el, amelyek mechanikai vibrációnak vannak kitéve.

Megújuló energia projektek:Központosított inverter állomások csatlakoztatása nagyméretű napenergia-farmokban és szélerőművekben.

Nyilvános infrastruktúra:Megbízható földalatti vezetékek biztosítása önkormányzati közvilágítási hálózatokhoz és autópálya-felügyeleti rendszerekhez.

Műszaki paraméterek: IEC 60502-1 megfelelőség

A Taitong Cable cégnél minden kisfeszültségű, páncélozott alumínium tápkábel teljes mértékben az IEC 60502-1 (1 kV és 30 kV közötti névleges feszültségű kábelek) szigorú betartásával készül és tesztelt.

Következtetés és gyári támogatás

A 0,6/1 kV-os páncélozott alumínium tápkábelekbe való befektetés biztosítja, hogy projektje karbantartásmentes életciklusból profitáljon, miközben a kezdeti beruházási ráfordítások versenyképesek maradnak. Mivel minden rácstelepítési környezet egyedi, nem hatékony a mindenki számára megfelelő készlet fenntartása.

Taitong kábel100%-ban testreszabott gyártási modellen működik. Nem tartunk hatalmas általános készletet; ehelyett többmagos páncélozott kábelek minden egyes tételét megrendelésre tervezzük és gyártjuk, biztosítva a testreszabott magszámot, keresztmetszeti területeket (pl. integrált közvilágítási magok), valamint a regionális projektkövetelményeknek való pontos megfelelést.

Lépjen kapcsolatba mérnöki csapatunkkal még mahogy közvetlen gyári árbecslést, műszaki adatlapokat kapjon, vagy megbeszélje az egyedi kábel specifikációit a közelgő projektpályázatához!
