Miért nélkülözhetetlenek az 1kV-os kisfeszültségű tápkábelek a hálózatokhoz?

Összegzés: A másodlagos áramelosztó hálózatokban, kereskedelmi komplexumokban és lokalizált ipari zónákban a kisfeszültségű vezetékek jelentik a végső, legkritikusabb kapcsolatot a végfelhasználók felé.Kisfeszültségű áramelosztó kábelek 1kV és az alatti névleges feszültséggel elsődleges csatornaként szolgálnak ezeknek a hálózatoknak. Ez a cikk lebontja a szabványos 0,6/1kV-os páncélozott alumíniumkábelek belső többmagos mechanikáját, anyagelőnyeit és biztonsági architektúráját, segítve a projektmenedzsereket az elektromos hálózat hatékonyságának maximalizálásában.

Tartalomjegyzék

Bevezetés

0,6/1kV-os 5 eres tápkábelek szerkezeti tervezése

Az alumínium stratégiai költségelőnye a kisfeszültségű elosztásban

Az 5 magos rendszerek szükségessége a modern energiapályázatokban

Közvetlen gyári megfelelőség és projektbeszerzés

Bevezetés

A középfeszültségű alállomásokról a helyi fogyasztói hálózatokra való átálláshoz hihetetlenül stabil másodlagos elosztó kábelekre van szükség. Az 1 kV-on és az alatti feszültségen működő áramköröknek folyamatosan kezelniük kell az ingadozó terhelési profilokat, az egyfázisú kiegyensúlyozatlanságokat és a külső fizikai földelési zavarokat. Az elektromos tanácsadók nagymértékben páncélozott alumíniumkábelekre támaszkodnak, hogy ezeket az igényeket az önkormányzati épületek költségvetésének növelése nélkül teljesítsék.

Pontosan a hosszú távú stabilitásra tervezték,Taitong kábel prémium minőségű 0,6/1kV-os kisfeszültségű áramelosztó kábeleket gyárt. Speciális tömörítési és többmagos csavarási technológiát alkalmazva vonalaink a mechanikai rugalmasság és az elektromos megbízhatóság ideális keverékét kínálják a globális közműfejlesztésekhez.

0,6/1kV-os 5 eres tápkábelek szerkezeti tervezése

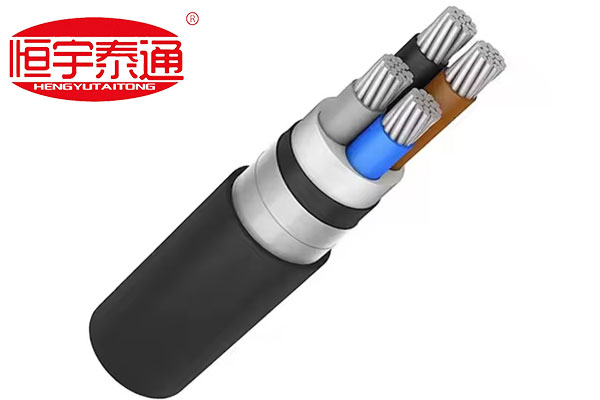

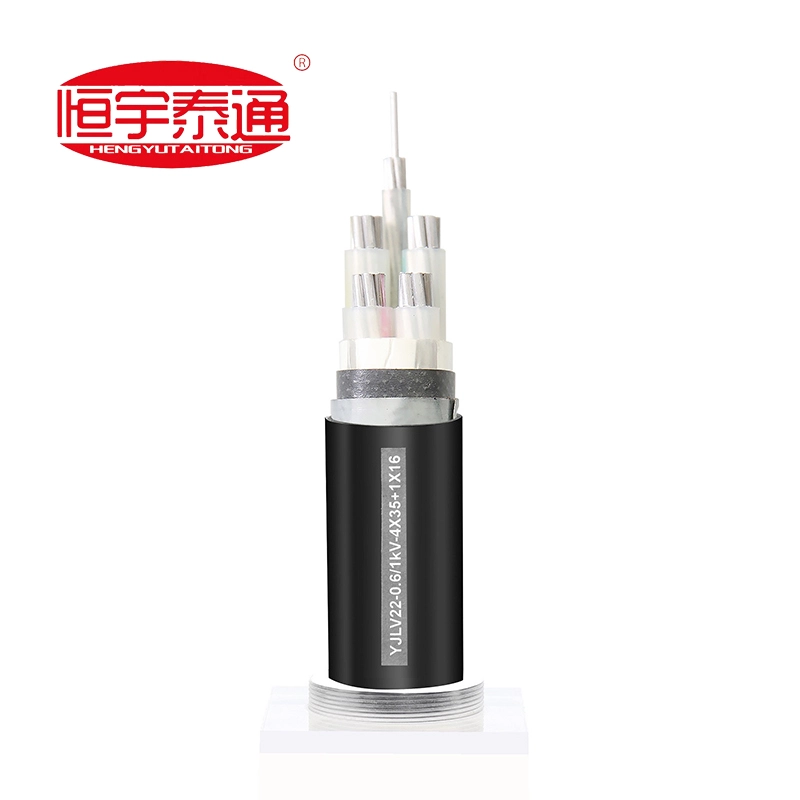

Az olyan szabványos konfigurációkat tekintve, mint az YJLV22-0,6/1kV, a kábel keresztmetszete egy fejlett, többrétegű védelmi rendszert mutat, amely közvetlen betemetéshez vagy csatornaszereléshez készült:

Tömörített alumínium vezetők:Nagy tisztaságú alumíniumból készült és sodrott, hogy maximalizálják az elektromos keresztmetszeteket, miközben kiküszöbölik a légréseket a magon belül.

Térhálósított polietilén (XLPE) szigetelés:Magas dielektromos szigetelést biztosít, és lehetővé teszi a magvezetők biztonságos működését 90 °C-ig terjedő folyamatos hőmérsékleten.

Belső ágyneműk és töltőanyagok:Nem higroszkópos polipropilén anyagok, amelyek a többmagos szerkezetet tökéletesen kerekek és szerkezetileg kiegyensúlyozottan tartják.

Dupla acélszalagos páncél (DSTA):Átfedő fémszalagok szorosan a külső köpeny alá csavarva, nagy teherbírású ellenállást biztosítanak a föld alatti zúzóterhelésekkel és a kotrólapáttal szemben.

Nagy teherbírású PVC külső kabát:Fejlett környezetkövető réteget biztosít, amely ellenáll a talaj savaknak, a nedvesség beszivárgásának és a kopásnak.

Az alumínium stratégiai költségelőnye a kisfeszültségű elosztásban

A kiterjedt regionális másodlagos hálózatok esetében a rézmagok használata a beszerzési költségvetések egekbe szökését okozhatja. A modern kisfeszültségű rendszerek két döntő okból választják a tömörített alumínium vezetékeket:

1. Drámai költségvetési megtakarítás:Az alumíniummag beszerzése eleve akár 40%-kal csökkenti az anyagköltségeket a rendkívül illékony réz alternatívákhoz képest, ami lehetővé teszi a vállalkozók számára, hogy szigorú pénzügyi keretek között bővítsék a hálózat lábnyomát.

2. Egyszerűsített kezelés a webhelyen:Az alumíniummagok könnyű súlya miatt ezek a többerű kábelek könnyebben áthúzhatók kanyargós földalatti vezetékeken vagy mély árkokba fektethetők, minimálisra csökkentve a személyzet fáradtságát és a telepítési órákat.

Az 5 magos rendszerek szükségessége a modern energiapályázatokban

A nemzetközi építési előírások és az elektromos hálózatra vonatkozó előírások gyakran előírják5-eres kábelarchitektúrák(pl. 3 fázis + 1 semleges mag + 1 dedikált földelőmag) a régebbi 4 magos kialakításokhoz képest:

Kiváló harmonikus kezelés:A modern kereskedelmi zónák tele vannak nemlineáris terhelésekkel, amelyek nagy harmonikus áramokat nyomnak vissza a semleges vezetéken. Dedikált semleges magkonfigurációink megakadályozzák a termikus túlterhelést.

Hibátlan hibaföldelés:Az integrált, különálló földelőmag (PE) azonnali, alacsony impedanciájú utat biztosít a földhöz. Ez biztosítja, hogy az áramköri megszakítók azonnal kioldjanak hiba esetén, megvédve a későbbi berendezéseket és a személyzetet a veszélyes érintési feszültségektől.

Közvetlen gyári megfelelőség és projektbeszerzés

A másodlagos villamosenergia-hálózat-bővítési projektek nulla tartalékot hagynak a telepítési hibákra vagy a gyártási hibákra. Az alacsony feszültségű infrastruktúrák pontos műszaki összehangolást igényelnekIEC 60502-1nemzetközi szabványos protokollok.

atTaitong kábel, szigorú, 100%-ban gyárilag közvetlenül testreszabott gyártási modellt érvényesítünk. Az elöregedő, általános raktárkészletet nem ürítjük ki. Ehelyett minden kisfeszültségű elosztó kábelt egyedileg extrudálnak, hogy megfeleljenek a projekt pontos mennyiségi számlájának (BOQ), biztosítva a meghatározott keresztmetszeti lépéseket (pl. 4✖35 + 1✖16 mm2), a speciális köpenykövetési színeket és a helyi elektromos előírások pontos betartását.

Lépjen kapcsolatba kisfeszültségű mérnöki részlegünkkel még majogosult típusvizsgálati katalógusok, keresztmetszeti tervrajzok biztosítására, vagy expressz, szerződésre kész gyári ármátrix megszerzésére a soron következő projektpályázatához!
