Miért 0,6/1kV alumínium páncélozott kábelek táphálózatok?

Összegzés:Az ipari parki fejlesztéseknél, a megújuló energia gyűjtőhálózatoknál és a kereskedelmi elosztó hurkoknál elengedhetetlen a telepítési költségvetések kiegyensúlyozása szigorú földalatti védelemmel. A páncélozott alumínium tápkábelek szolgálják a gerincét a közvetlen eltemetett kisfeszültségű elektromos hálózatokhoz. Ez a cikk lebontja a belső réteges tervezést, a kettős acélszalagos védelmi mechanizmusokat és a költségelőnyöket, amelyek a többmagos alumínium páncélozott vonalakat a nemzetközi projektbeszerzés első számú specifikációjává teszik.

Tartalomjegyzék

Bevezetés

0,6/1kV-os többmagos páncélozott alumínium kábelek szerkezeti felépítése

Dupla acélszalagos páncél: Közvetlen eltemetési segédprogram futásának biztosítása

Alumínium vezetők: A ROI maximalizálása a nagyszabású infrastruktúrán

Elsődleges alkalmazási forgatókönyvek a globális energiaprojektekben

Gyári közvetlen testreszabás és beszerzési biztonság

Bevezetés

A föld alatti elektromos betápláló hálózatok állandó mechanikai veszélyeknek vannak kitéve. A közvetlen temetkezési árkok zúzós talajtömörödést, véletlenszerű fizikai csapásokat tapasztalnak az ásatás során, és rágcsálók behatolnak a föld alá. Továbbá a nagy távolságú másodlagos elosztó hálózatokban a hagyományos nehéz rézkábelek használata jelentősen megnöveli a nyersanyagköltségeket és a szállítási rezsiköltséget.

E technikai és költségvetési kihívások megoldása érdekébenTaitong kábelnagy teljesítményű 0,6/1kV-os többeres páncélozott alumínium tápkábeleket gyárt. A nagy vezetőképességű sodrott alumínium vezetőket nagy teherbírású fémpáncélzattal kombinálva kábeleink kompromisszumok nélküli mechanikai biztonságot és hosszú távú működési hatékonyságot biztosítanak a globális közüzemi vállalkozóknak.

0,6/1kV-os többmagos páncélozott alumínium kábelek szerkezeti felépítése

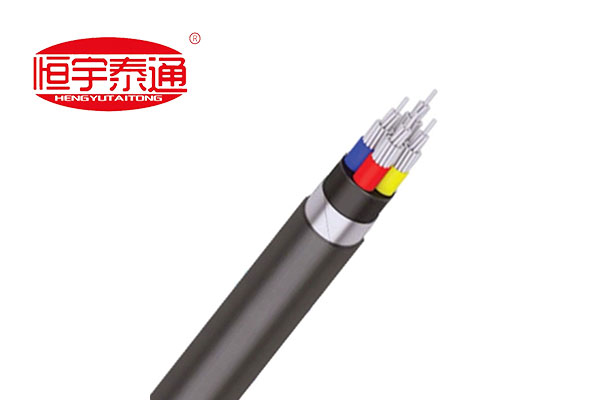

Az acélszalaggal páncélozott alumínium tápkábel többrétegű keresztmetszete teljes mechanikai és elektromos védelmet nyújt:

Sodort alumínium vezetők (2. osztály):Nagy tisztaságú elektromos alumínium huzalokból készült, szorosan sodrott, hogy garantálja a stabil áramkapacitást, a kis súlyt és a magas csatlakozási megbízhatóságot.

Színkódolt fázisszigetelés:Prémium XLPE vagy PVC szigetelés minden mag köré szabványos színben (piros, sárga, kék stb.) a hibamentes fázisazonosítás érdekében a helyszíni telepítés során.

Extrudált belső ágynemű/párnahüvely:A belső magegységen kialakítva, hogy megvédje a fázisszigeteléseket az éles fémes élektől a páncélozási folyamat során.

Dupla acélszalagos páncél (DSTA):A magmátrix köré tekert átfedő spirális acélszalagok, amelyek elnyelik a nagy radiális nyomónyomást, és megakadályozzák, hogy a fizikai szerszámok vagy sziklák átlyukadjanak a kábelen.

Nagy teherbírású védő külső köpeny:Olajálló, UV-stabilizált PVC vagy PE köpeny, amely megakadályozza a nedvesség bejutását, a talaj savas korrózióját és a környezeti károsodást.

Dupla acélszalagos páncél: Közvetlen eltemetési segédprogram futásának biztosítása

Miért határozzák meg az infrastrukturális tanácsadókacélszalag páncélozott (DSTA) kábelekmint az YJLV22/VLV22 sorozat a kisfeszültségű másodlagos hálózatokhoz?

1. A drága külső csatornák kiküszöbölése:A páncélozatlan kábelekhez nehéz PVC- vagy betoncsatornára van szükség, ha föld alá temetik. Az acélszalaggal páncélozott kivitelek közvetlenül a föld alatti árkokba helyezhetők, ami drasztikusan csökkenti a polgári földmunkák és a csővezetékek költségeit.

2. Extrém összetörő és ütés elleni védelem:Az erős altalajnyomás, a kőzet ülepedése vagy a fej fölött elhaladó járművek deformálhatják a puha műanyag kábeleket. A kettős acélszalagos burkolatok elnyelik a fizikai hatásokat, megőrzik a szerkezeti mag integritását és megakadályozzák a fázisok közötti rövidzárlatokat.

3. Földalatti kártevővédelem:A termeszek, gopherek és rágcsálók rendszeresen átrágják a szabványos polimer bevonatot. Az áthatolhatatlan fémacél gát megakadályozza a biológiai károsodást, meghosszabbítva a földalatti hálózat élettartamát 30 évnél tovább.

Alumínium vezetők: A ROI maximalizálása a nagyszabású infrastruktúrán

A nyersanyag-költségvetések határozzák meg a projekt megvalósíthatóságát. Kihasználvasodrott alumínium vezetőka réz helyett döntő gazdasági előnyökkel jár:

Jelentős költségmegtakarítás:Az alumínium dolláronként kivételes vezetőképességet biztosít, lehetővé téve az EPC-vállalkozók számára, hogy jelentősen csökkentsék a kábelek anyagköltségét a kiterjedt elosztási mérföldeken.

Könnyebb kezelhetőség:Az alumínium csökkentett súlya leegyszerűsíti a kábeltálca húzását, csökkenti a telepítési munkaidőt, és csökkenti a konténeres szállítási költségeket a tengerentúli szállítás esetén.

Elsődleges alkalmazási forgatókönyvek a globális energiaprojektekben

Az erő, a védelem és a megfizethetőség egyensúlyának köszönhetően a Taitong Cable páncélozott alumínium sorozatait széles körben alkalmazzák jelentős nemzetközi projektpályázatokon:

Nap- és szélerőműparkok:Alacsony feszültségű kimenet szállítása az inverter állomásokról a fokozó transzformátor egységekre hatalmas kültéri terepen.

Ipari komplexumok és vegyi üzemek:A másodlagos áram vezetése kültéri kábelárok és földalatti csatornák mentén, amelyek nagy gépterhelésnek vannak kitéve.

Kereskedelmi és lakossági alhálózatok:Bővülő elővárosi fejlesztéseknél a főtranszformátor alállomások összekapcsolása egyedi épületelosztó táblákkal.

Gyári közvetlen testreszabás és beszerzési biztonság

A nemzetközi infrastruktúra-beszerzés zéró toleranciát tesz lehetővé a szigetelési üregekkel vagy páncélrésekkel szemben. Minden gyártási tételnek meg kell felelnie a mérvadó nemzetközi szabványoknak, beleértve az IEC 60502-1 és a BS 5467 szabványokat.

atTaitong kábel, támogatjuk a projektek végrehajtását egy 100%-ban közvetlenül gyárilag testreszabott gyártási modellen keresztül. Nem tolunk előre gyártott, elöregedett raktári vámtételeket. Ehelyett a páncélozott alumínium tápkábelek minden tételét egyedileg gyártjuk, hogy közvetlenül igazodjanak a projekt pontos mennyiségjegyzékéhez (BOQ) – vezeték-keresztmetszetek kalibrálása (16 mm2-től 500 mm2-ig), többeres kombinációk (3-eres, 4-eres, 3+1, 4+1, 3+2-es helyi vastagságokhoz, 3+2-es burkolatokhoz) követelményeknek.

Lépjen kapcsolatba áramelosztó mérnöki részlegünkkel még mafelhatalmazott típusvizsgálati tanúsítványok, egyedi mérettervrajzok igénylésére, vagy expressz, gyárilag közvetlen költségbecslésre a soron következő rácspályázatához!
