Miért biztosítják az MV réz tápkábelek a hálózat megbízhatóságát?

Összegzés: A modern nehézipar és a városi infrastruktúra bővülésével a középfeszültségű hálózatok példátlan átviteli stabilitást követelnek meg.Középfeszültségű tápkábelek 6/10 kV-tól 26/35 kV-iga nagy terhelésű elektromos elosztás létfontosságú artériáiként szolgálnak. Ez a cikk elemzi a középfeszültségű rézkábelek kritikus szerkezeti rétegeit, mérnöki előnyeit és szigorú tesztelési szabványait, és a hosszú távú hálózatbiztonság felé irányítja az infrastruktúra-beszerzési menedzsereket.

Tartalomjegyzék

1.Bevezetés

2. 6/10 kV-tól 26/35 kV-ig terjedő középfeszültségű kábelek szerkezeti rétegei

3. Miért kiválóak a rézvezetők a középfeszültségű rendszerekben?

4. Földalatti kockázatok kiküszöbölése: árnyékolás és páncél

5. Műszaki megfelelőség és gyári testreszabás

Bevezetés

A 6 kV-tól 35 kV-ig terjedő középfeszültség tartományban működő villamos hálózatok jelentős elektromos igénybevételt okoznak, amelyet a szabványos kisfeszültségű vezetékek nem tudnak ellenállni. Ezeken a nagy potenciálokon minden szerkezeti szabálytalanság katasztrofális részleges kisülésekhez vezethet. Az önkormányzati alállomások és a hatalmas gyártási zónák folyamatos folyamatosságának garantálása érdekében a tanácsadó mérnökök folyamatosan nagy teherbírású, rézmagos középfeszültségű megoldásokat határoznak meg.

Nemzetközileg elismert gyártókéntTaitong kábelfejlett felsővezetékes vulkanizálási gyártósorokat használ a 6/10 kV-tól 26/35 kV-ig terjedő tápkábelek szállítására, amelyek felülmúlják a globális hálózat biztonsági rátáját, nagy hatékonyságú elosztási lehetőségeket biztosítva a nehézipari tenderekhez.

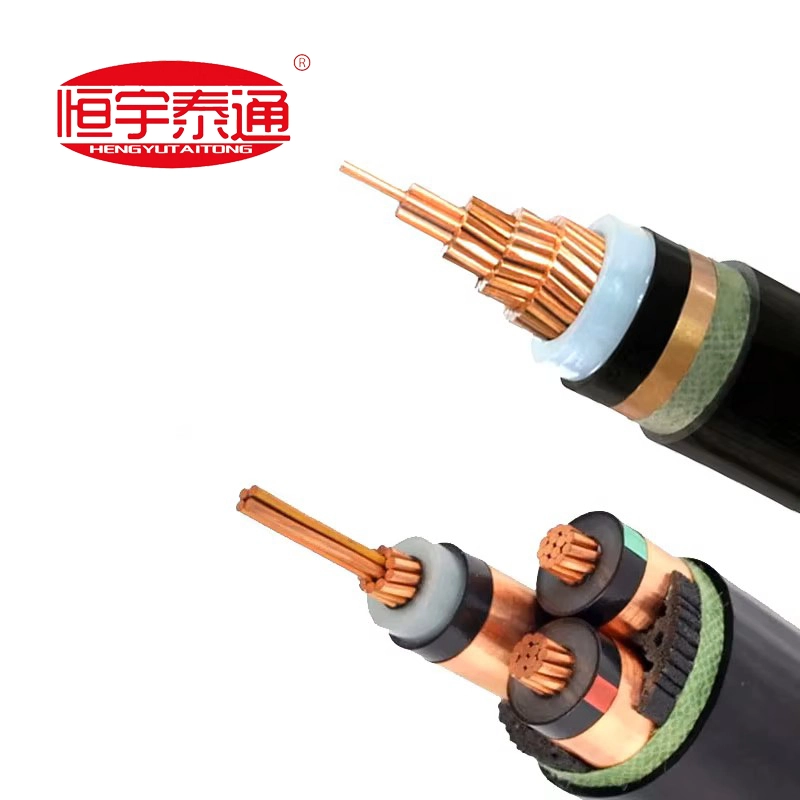

6/10 kV-tól 26/35 kV-ig terjedő középfeszültségű kábelek szerkezeti rétegei

Az alacsony feszültségű vezetékekkel ellentétben a középfeszültségű kábelekhez kifinomult háromszoros extrudálási rétegre van szükség az intenzív belső elektromos mező egységesítéséhez. A szerkezeti tervezés több precíziós gyártású zónát foglal magában:

Karmester: Nagy tisztaságú, körkörösen tömörített sodrott réz (2. osztály), amely maximális vezetőképességet és minimális átmérőt biztosít.

Belső félvezető pajzs: Sima félvezető réteg, amelyet közvetlenül a vezető fölé extrudálnak, hogy kiküszöböljék az elektromos feszültségkoncentrációkat.

XLPE szigetelés: Extra tiszta, térhálósított polietilén, nagyfeszültségű feszültség kezelésére akár 90°C-ig folyamatos üzemben.

Külső szigetelő pajzs: Csupaszítható vagy kötött félvezető réteg, amely egységesíti a sugárirányú elektromos mezőket.

Fém árnyékoló réteg: csavarvonalban tekercselt, nagy vezetőképességű rézszalagok vagy rézhuzalok, amelyek a kapacitív töltőáramok és hibaáramok biztonságos földre szállítására szolgálnak.

Külső védőburkolat: Strapabíró, időjárásálló PVC vagy nagy sűrűségű PE köpeny, amelyet arra terveztek, hogy elszigetelje a fémes árnyékolást az altalaj nedvességétől.

Miért kiválóak a rézvezetők a középfeszültségű rendszerekben?

Míg az alumínium az alacsony kezdeti költségek miatt dominál a helyi kisfeszültségű közüzemi vezetékeken, a nagy tisztaságú réz a kritikus 6 kV-tól 35 kV-ig terjedő középfeszültség-elosztás vitathatatlan szabványa, több fő okból is:

1. Kiváló áramterhelhetőség: A réz lényegesen kisebb elektromos ellenállást biztosít, mint az alumínium, lehetővé téve az egymagos vagy hárommagos elrendezések számára, hogy masszív áramblokkokat továbbítsanak szűkebb földalatti csatornapaneleken.

2.Minimális feszültségesés: Nélkülözhetetlen a hosszabb ipari futásokhoz, a rézmagok drámaian csökkentik a vezetékes átviteli fűtési veszteségeket hosszabb regionális tartományokon.

3. Nagy mechanikai szakítószilárdságú: A réz ellenáll a szélsőséges húzófeszültségeknek az összetett árokvezetés vagy a mélyreható irányított fúrások során, kiküszöbölve a magnyúlás kockázatát.

Földalatti kockázatok kiküszöbölése: árnyékolás és páncél

Az eltemetett középfeszültségű áramkörökre a leggyakoribb fenyegetés a vízfáradtság – ez a jelenség, amikor az olcsó szigetelésben lévő mikroüregek nedvességgel párosulva lassan tönkreteszik a kábelt az idő múlásával.

Taitong kábelkiküszöböli ezt a kockázatot az ultra-tiszta összetett anyagok és a legmodernebb hármas koextrudálásos térhálósító technológia alkalmazásával. Az egymást átfedő rézszalag-árnyékolás az opcionális acélhuzal-páncéllal (SWA) vagy kettős acélszalagos páncélzattal (DSTA) kombinálva kettős akadályt képez. Ez a gát teljesen taszítja a föld alatti kőzetnyomást, a nedvesség beszivárgását és a rágcsálók leromlását, meghosszabbítva a várható élettartamot 30 év fölé.

Műszaki megfelelőség és gyári testreszabás

A globális infrastrukturális tenderek semmiféle kompromisszumot nem hagynak. A középfeszültségű rendszerek hibátlan tervezést igényelnek, amelyet szigorú típusvizsgálati tanúsítványok támogatnak.

atTaitong kábel, nem működtetünk általános tömeges tőzsdei elszámolóházat. A 100%-ban gyárilag testreszabott gyártási modellen működő egy- és háromeres középfeszültségű kábelek minden tétele közvetlenül a projekt specifikus mennyiségi számláinak (BOQ), nyomkövető rendszerkövetelményeinek és helyi környezeti specifikációinak megfelelően készül.

Lépjen kapcsolatba középfeszültségű műszaki egységünkkel még magyári műszaki katalógusok, keresztmetszeti tervlapok eléréséhez, vagy gyors, szerződéskötésre kész költségbecsléshez regionális hálózati infrastruktúra pályázatához!
