Miért 4 magos páncélozott alumínium kábelek táphálózatok?

Összegzés: Az ipari közművek bővítésében, a napelemes erőművek gyűjtőhálózataiban és a kereskedelmi épületek elosztóhálózataiban a közvetlen temetési tartósság és a szűk beszerzési költségvetés egyensúlyának megteremtése kulcsfontosságú mérnöki prioritás. A 4-eres páncélozott alumínium tápkábelek (YJLV22 / 0,6/1kV sorozat) nagy megbízhatóságú átviteli megoldásként szolgálnak kisfeszültségű másodlagos hálózatokhoz. Ez a műszaki cikk elemzi a többrétegű kialakítást, a dupla acélszalagos páncélmechanikát és a költségelőnyöket, amelyek a 4-eres alumínium tápkábeleket a legjobb választássá teszik a nemzetközi infrastrukturális tendereken.

Tartalomjegyzék

Bevezetés

4 magos páncélozott alumínium kábelek szerkezeti felépítése

Kettős acélszalagos páncél: Közvetlen temetési segédprogram futása

4 magos kialakítás: egyszerűsített háromfázisú kisfeszültségű áramellátás

A sodrott alumínium vezetők költségelőnyei

Elsődleges alkalmazási forgatókönyvek regionális elektromos hálózatokban

Gyári közvetlen testreszabás és beszerzési biztonság

Bevezetés

A föld alatti kisfeszültségű áramelosztó vezetékek nagy fizikai igénybevételnek vannak kitéve. A föld alatti árkok a nem páncélozott kábeleket talajmozgásnak, tömörítési erőknek, éles sziklaperemeknek és rágcsálók behatolásának teszik ki. Ezen túlmenően a rézvezetékek hosszú elosztási tartományokon történő meghatározása jelentősen megnöveli a nyersanyagköltségeket és a szállítási költségeket.

Ezen telepítési akadályok megoldására a Taitong Cable prémium 0,6/1kV-os, 4-eres acélszalaggal páncélozott alumínium tápkábeleket gyárt. A nagy vezetőképességű sodrott alumínium vezetők és a robusztus kettős acélszalag páncélozás párosításával kábeleink megbízható mechanikai szilárdságot és folyamatos áramellátást biztosítanak a globális közüzemi vállalkozók számára.

4 magos páncélozott alumínium kábelek szerkezeti felépítése

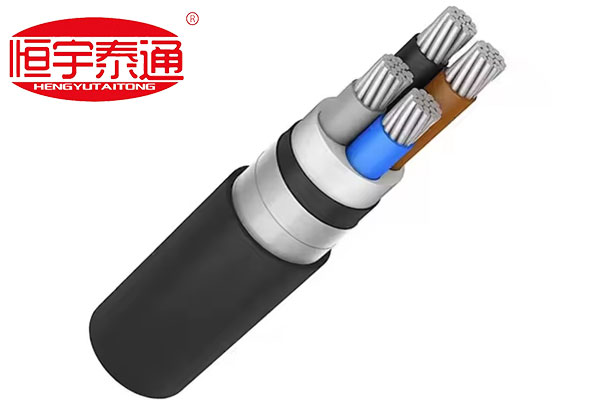

A 4-eres páncélozott alumínium tápkábel keresztmetszetének részletes áttekintése szemlélteti a réteges tervezést, amelyet nehéz földalatti körülményekhez építettek:

Tömörített sodrott alumínium vezetők: nagy tisztaságú elektromos alumínium huzalokból készültek, amelyek szorosan sodródnak az alacsonyabb kábelátmérőig, miközben biztosítják az optimális elektromos vezetőképességet.

Színkódolt XLPE/PVC szigetelés:Színkódolt fázisszigetelés (pl. barna, kék, fekete, szürke), amely lehetővé teszi a pontos fázis azonosítást és az egyszerűsített sorkapocscsatlakozást a helyszíni telepítés során.

Extrudált belső ágynemű:Sima belső védőpárna réteg az összeszerelt magkötegre tekerve, hogy megakadályozza a páncél súrlódási sérülését.

Dupla acélszalagos páncél (DSTA):Átfedő spirális acél páncélszalagok biztonságosan körbetekerve a belső ágyneműt, elnyelve a nehéz külső ütéseket és a radiális nyomást.

Időjárásálló külső burkolat:Nagy teherbírású, UV-stabilizált PVC vagy PE külső köpeny, amely ellenáll a talajnedvességnek, a savas korróziónak és a felületi kopásnak.

Kettős acélszalagos páncél: Közvetlen temetési segédprogram futása

Miért írnak elő a projekttanácsadók és az EPC-vállalkozók kettős acélszalagos páncélzatot (DSTA) a földkábelek telepítéséhez?

1. Közvetlen temetési kompatibilitás:A páncélozott kábelek szükségtelenné teszik a drága külső PVC vagy beton védőcsöveket, lehetővé téve a közvetlen telepítést a nyílt földárokba, és csökkentve a teljes polgári építési költséget.

2. Extrém ütés- és ütésállóság:Az altalaj ülepedése és a felette haladó nehézgépjárművek folyamatos függőleges erőt fejtenek ki. A dupla acélszalagos burkolat védi a belső vezetőket a deformációtól és a fizikai defektektől.

3. Földalatti kártevővédelem:A rágcsálók és az üreges kártevők gyakran átrágják a lágy külső polimereket. Az acél szalagréteg áthatolhatatlan fizikai akadályt képez, amely meghosszabbítja a vonal élettartamát 30 éven túl.

4 magos kialakítás: egyszerűsített háromfázisú kisfeszültségű áramellátás

A 4 magos konfigurációt kifejezetten háromfázisú, négyvezetékes elosztóhálózatokhoz tervezték (3 Ph+N):

Kiegyensúlyozott fáziseloszlás:Három fázisvezetőt és egy teljes méretű nullavezetőt tartalmaz egyetlen kábelkötegben.

Egyszerűsített elrendezés:Csökkenti a kábelfektetési munkaerőt és a kábeltálca helyigényét a több egyeres kábel használatához képest.

A sodrott alumínium vezetők költségelőnyei

A nyersanyagárak jelentősen befolyásolják az infrastruktúra életképességét. A sodrott alumínium vezetékek használata réz helyett egyértelmű gazdasági előnyökkel jár:

Jelentős tőkemegtakarítás:Az alumínium kiváló teljesítményt nyújt a réz anyagköltségének töredékéért, lehetővé téve a vállalkozók számára, hogy a projekt költségvetését hosszabb elosztási távolságokra is kiterjeszthessék.

Csökkentett szállítási és kezelési súly:Az alumínium könnyű tulajdonsága leegyszerűsíti a kábeltálca húzását, csökkenti a telepítés során felmerülő munkaerő-órákat, és optimalizálja a konténerek rakományát a tengerentúli szállításhoz.

Elsődleges alkalmazási forgatókönyvek regionális elektromos hálózatokban

Szerkezeti tartósságuknak és magas költséghatékonyságuknak köszönhetően a Taitong Cable 4 magos páncélozott alumínium vonalai széles körben szerepelnek a globális pályázatokon:

Nap- és szélerőmű-gyűjtő hálózatok:Alacsony feszültségű váltakozó áramú áram szállítása a lépcsős transzformátoroktól a fő elosztó csomópontokig terjedő napelemmezőkön keresztül.

Ipari és kereskedelmi komplexumok:Föld alatti fő tápvezetékek irányítása, amelyek a fő közüzemi transzformátorokat a gyári elosztópanelekhez kötik.

Elővárosi hálózatbővítési pályázatok:A törékeny felsővezetékek földbe ásott páncélozott hálózatokra cseréje az időjárás okozta áramkimaradások megelőzése érdekében a növekvő lakóövezetekben.

Gyári közvetlen testreszabás és beszerzési biztonság

A közüzemi pályázatok nem hagynak helyet a szigetelési üregeknek, a vezetékek eltéréseinek vagy a páncélréseknek. A globális beszerzési szerződések megkövetelik az elismert paraméterek szigorú betartását, beleértve az IEC 60502-1 és BS 5467 szabványokat.

atTaitong kábel, támogatjuk a projektek végrehajtását egy 100%-ban közvetlenül gyárilag testreszabott gyártási modellen keresztül. Nem tolunk előre gyártott, elöregedett raktári vámtételeket. Ehelyett minden 4-eres páncélozott alumínium kábelt egyedileg gyártunk, hogy közvetlenül igazodjanak a projekt pontos mennyiségi jegyzékéhez (BOQ) – kalibráljuk a vezeték keresztmetszetét (16 mm2-től 500 mm2-ig), a szigetelés vastagságát, a páncélparamétereket és a külső burkolat anyagait, hogy megfeleljenek a helyi nemzeti hálózati szabványoknak.

Kérésére vegye fel a kapcsolatot erősáramú kábelmérnöki részlegünkkel még maellenőrzött típusvizsgálati jegyzőkönyvek, egyedi méretrajzok, vagy expressz, gyárilag közvetlen árajánlat a közelgő árampályázatra!
