A tápkábel keresztmetszetének kiválasztása

Hogyan válasszuk ki a tápkábel keresztmetszetét?

I. A tápkábel vezetőkeresztmetszetének kiválasztásának elvei

A kábelvezető hőmérséklete üzemi áram alatt nem haladhatja meg a kábel élettartamára vonatkozó megengedett értéket. A folyamatos üzemi áramkörökben a kábelvezetők üzemi hőmérsékletének meg kell felelnie a vonatkozó előírásoknak.

A rövidzárlati áram alatti kábelvezető hőmérsékletnek és a zárlati időtartamnak meg kell felelnie az előírásoknak.

A csatlakoztatott áramkör feszültségesése üzemi áram alatt nem haladhatja meg az áramkör megengedett értékét.

A 10 kV-os és az alatti erősáramú kábelek keresztmetszetét a fenti 1-3. pontok követelményeinek teljesítése mellett lehetőleg az átfogó gazdaságosság elve alapján kell kiválasztani, figyelembe véve a kezdeti kábelberuházást és az élettartama alatti üzemeltetési költségeket.

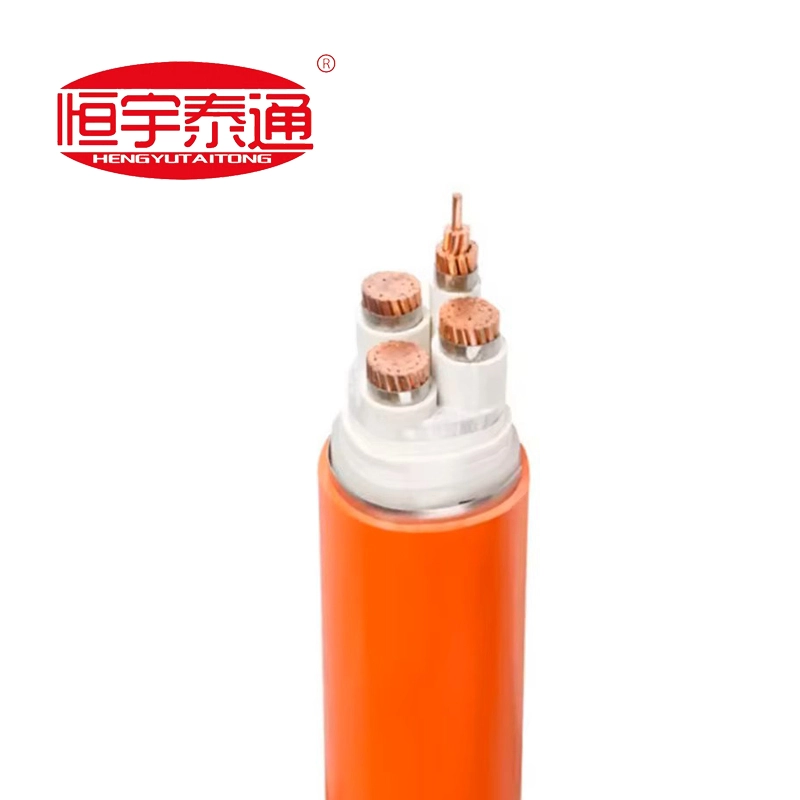

Által szállított kábelmodellek keresztmetszeteTaiTong kábela globális ügyfelek számára szigorúan megfelelnek az ipari szabványoknak.

II. Kábelvezető-keresztmetszet kiválasztása

A kábeltervezés és -kiválasztás általános eljárása az, hogy először meg kell határozni a kábel típusát a fektetési feltételeknek megfelelően. A kábelvezető-keresztmetszet kiválasztásánál figyelembe kell venni a helyi fektetési környezetet.

A 66 KV és nagyobb kábelek esetén az áramterhelhetőséget a jelenlegi JB/T 10181 ipari szabvány alapján kell kiszámítani.

Az általánosan használt 35 KV és az alatti kábelek esetén a gyártó által biztosított áramátviteli kapacitást kell használni, és a helyi fektetési környezetnek megfelelő korrekciós tényezőkkel kell kiszámítani.

A kábel keresztmetszetének meg kell felelnie a folyamatos megengedett áramerősség, a rövidzárlati hőstabilitás, a megengedett feszültségesés stb. követelményeinek.

A feszültségesés ellenőrzését a 10 KV és az alatti kábeleknél kell elvégezni. A feszültségellenőrzés csak a 6 KV és 10 KV vagy annál kisebb áramkörök esetén szükséges, 70–95 mm² alatti vezeték-keresztmetszet esetén. A 70–95 mm²-nél nagyobb vezetékeknél a keresztmetszet növelése a feszültségveszteség csökkentése érdekében nem hatékony, és nem jelentős beruházási, illetve fogyasztásnövekedéshez vezet az ilyen esetekben. a kondenzátorkompenzáció, a terhelés alatti fokozatkapcsoló transzformátorok vagy más módszerek megfelelőbbek, és ezeket műszaki-gazdasági összehasonlítással kell meghatározni.

A rövidzárlati hőstabilitás ellenőrzését 10 KV és nagyobb kábeleknél kell elvégezni.

Ezért a keresztmetszet szükséges és fontos tényező, amikor az ügyfelek érdeklődnek.
