Miért akadályozzák meg az árnyékolt vezérlőkábelek az EMI-zajt?

Összegzés:Az automatizált gyártóüzemekben, erőművekben és komplex feldolgozó létesítményekben a vezérlővezetékek nehéz távvezetékek mellett futnak, intenzív elektromágneses tereket hozva létre.Árnyékolt vezérlő interferencia gátló kábelekezeknek a műveleteknek a megbízható idegrendszereként szolgálnak. Ez a cikk lebontja a többrétegű anyagarchitektúrát, az elektromágneses interferencia (EMI) elnyomásának mechanikáját és az árnyékolás előnyeit, amelyek a prémium vezérlőkábeleket kritikussá teszik a modern ipari automatizálásban.

Tartalomjegyzék

Bevezetés

Az árnyékolt interferencia-ellenőrző kábelek szerkezeti anatómiája

Miért létfontosságú a fonott árnyékolás az ipari zaj ellen?

Kritikus alkalmazási forgatókönyvek az automatizált tervezésben

Közvetlen gyári megfelelőség és egyedi rendelés

Bevezetés

Ahogy az ipari üzemek intelligensebb automatizált rendszereket integrálnak, az elektronikus berendezések sűrűsége exponenciálisan növekszik. Ez a nagy sűrűségű környezet hatalmas mennyiségű elektromágneses interferenciát (EMI) és rádiófrekvenciás interferenciát (RFI) generál. Megfelelő árnyékolás nélkül a programozható logikai vezérlőknek (PLC-knek), érzékelőknek és aktuátoroknak küldött kisfeszültségű vezérlőjelek könnyen megsérülhetnek, ami téves gépleolvasásokhoz, rendszerhibákhoz vagy veszélyes vészleállásokhoz vezethet.

A kritikus automatizált jelek biztosításáhozTaitong kábelnagy teherbírású árnyékolt vezérlő interferencia-elhárító kábeleket gyárt. A rendkívül rugalmas vezetékeket sűrű fémárnyékolással kombinálva ezek a vezérlővonalak hibátlan jelátvitelt biztosítanak a világszerte erősen zavart ipari zónákban.

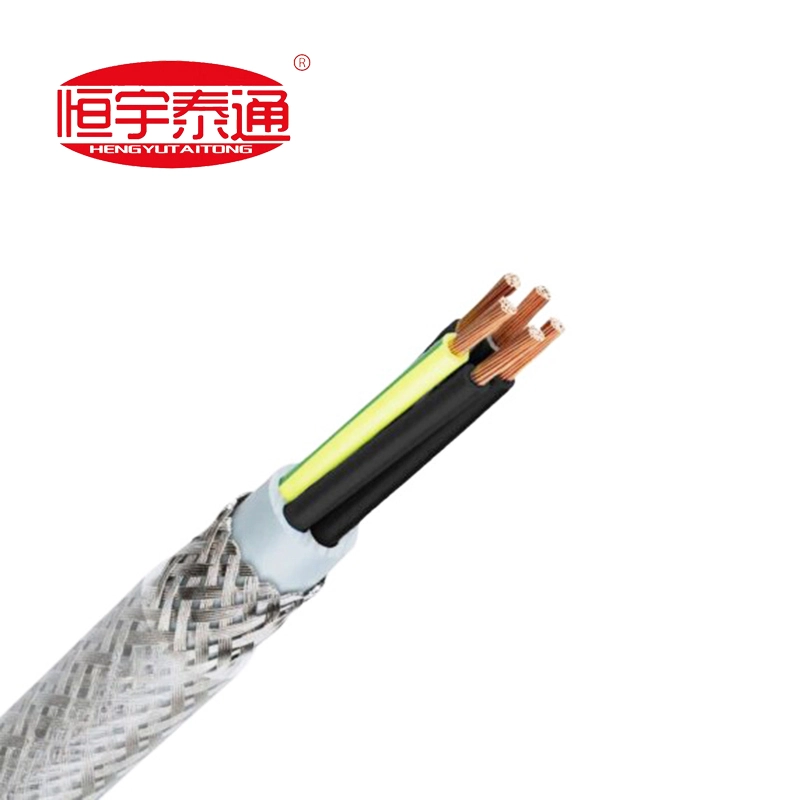

Az árnyékolt interferencia-ellenőrző kábelek szerkezeti anatómiája

A szabványos vezérlőkábel belső konfigurációja rétegről rétegre úgy van kialakítva, hogy a külső zajt a belső rézvezetőktől elkülönítse:

Nagy tisztaságú rézvezetők: Többmagos, finoman sodrott sima rézhuzalokból áll, amelyek maximális elektromos vezetőképességet és kiváló rugalmasságot biztosítanak a vezérlőpaneleken belüli szűk elvezetéshez.

Színkódolt szigetelés: Prémium PVC vagy XLPE szigetelőkeverék külön színkóddal (beleértve a szabványos zöld/sárga földelővezetéket is) az egyszerű kivezetések azonosítása és a telepítés során történő biztonság érdekében.

Belső ágynemű / köpenyréteg: Sima polimer borítás vagy extrudált réteg, amely szorosan összefűzi a csavart magokat, és védőpárnát képez a fedő pajzs számára.

Nagy fedőképességű fonott fém pajzs: Sűrű, keresztszövött, ónozott réz- vagy acélhuzalfonat, amely beborítja a belső magokat, áthatolhatatlan elektromágneses gátként működik.

Lángálló külső kabát: Robusztus PVC-köpeny, amely ellenáll a fröccsenő olajnak, a nedvességkövetésnek, a kopásnak és a láng terjedésének nyitott kábeltálcákban.

Miért létfontosságú a fonott árnyékolás az ipari zaj ellen?

Míg az árnyékolatlan vezérlőhuzalok jól működnek az alapvető elektromos hurkokban, az automatizált ipari hubok nagy lefedettségű, fonott árnyékolást írnak elő három fő teljesítményi okból:

1. Átfogó EMI- és RFI-elnyelés: A fémes fonat Faraday-ketrecként működik. Elfogja a környező nagy motorok, transzformátorok és nagyfeszültségű tápkábelek által kisugárzott elektromágneses hullámokat, biztonságosan a földre tereli a szórt áramokat, mielőtt azok megzavarnák a belső mag jeleit.

2. Kiváló rugalmasság: Ellentétben a statikus alumíniumfólia pajzsokkal, amelyek könnyen elszakadhatnak vagy megrepedhetnek, ha ismételten meghajlítják a dinamikus gépeken belül, a szövött fémfonat 100%-os szerkezeti árnyékolási integritást tart fenn folyamatos mechanikus hajlítás és csavarás esetén is.

3. A keresztbeszédek megelőzése: A többmagos vezérlővezetékekben az egyik vezetékben lévő nagyfrekvenciás áramok a szomszédos áramkörökbe áramolhatnak. A precíziós fonás elkülöníti az egyes kábelcsoportokat, tiszta, független adatfolyamot biztosítva.

Kritikus alkalmazási forgatókönyvek az automatizált tervezésben

Az interferencia elleni megbízhatóságuknak köszönhetően az árnyékolt vezérlőkábeleket szigorúan előírják a precíziós infrastrukturális pályázatokon:

Automatizált összeszerelő és robotsorok: A központi PLC vezérlőpultok összekapcsolása automatizált robotkarokkal és összeszerelő szállítószalagokkal, amelyek megszakítás nélküli parancshurkokat igényelnek.

Alállomási vezérlő és relé panelek: Mérőműszerek, védőrelék és kapcsolóberendezés-vezérlők összekapcsolása nagyfeszültségű áramköri környezetben.

Petrolkémiai és Feldolgozó Finomítók: Kényes hőmérséklet-, nyomás- és áramlásmérő-érzékelő leolvasások továbbítása meghosszabbított beltéri és kültéri kábeleken.

HVAC és épületfelügyelet: Biztonságos, alacsony zajszintű vezérlőhurkok irányítása kereskedelmi magasházakon keresztül az automatizált szellőztetés, liftek és biztonsági architektúrák kezeléséhez.

Közvetlen gyári megfelelőség és egyedi rendelés

A precíziós műszerezés nulla korlátot tesz lehetővé az impedancia kiegyensúlyozatlansága vagy árnyékolási hézaga esetén. Az ipari beszerzési szerződések megkövetelik a szigorú minőségi szabványoknak, például az IEC 60227-nek vagy a regionális ipari normáknak való pontos megfelelést.

atTaitong kábel, elutasítjuk a merev, tömegesen gyártott készlet-elszámolási rendszereket a 100%-ban gyárilag testreszabott gyártási modell javára. Megértjük, hogy minden automatizálási beállítás egyedi magszámot, speciális földelési elrendezést és speciális szigetelési tulajdonságokat igényel. A vezérlőkábelek minden egyes tételét személyre szabottan gyártjuk közvetlenül az Ön projektjének specifikus mennyiségi számláinak (BOQ) megfelelően – kalibrálva a magméretet, az árnyékolási lefedettség arányát és a köpenyvegyületeket, hogy megfeleljenek az Ön pontos elektromos környezetének.

Lépjen kapcsolatba műszermérnöki csapatunkkal még makérhet hitelesített műszaki rajzokat, egyedi magelrendezési elrendezéseket, vagy kérhet expressz, közvetlen gyári árbecslést készülő projektpályázatához!
