Miért biztosítják a 0,6/1kV-os tűzálló kábelek biztonságos hálózatát?

Összegzés:A modern kereskedelmi plázák, nagyszabású lakóépületek és gyártási csomópontok esetében a tűzbiztos elektromos elvezetés nem alku tárgya.Tűzálló teljesítményű kábelekkritikus elosztó fővonalakként szolgálnak, amelyek az alapvető gépeket a helyi tűzvészhelyzetek idején működésben tartják. Ez a cikk a szabványos 0,6/1kV-os NH-VV22 tápkábel belső anyagrétegeit, az áramköri integritási szabványokat és a szerkezeti páncélzat előnyeit tárja fel, egyértelmű betekintést nyújtva a nemzetközi beszerzési menedzserek számára.

Tartalomjegyzék

Bevezetés

0,6/1kV-os NH-VV22 tűzálló kábelek szerkezeti rétegezése

Az áramkör integritásának megőrzése: Hogyan verik le az NH-kábelek a hőséget

Az acélszalagos páncél kettős mechanikai védelme

Gyári közvetlen testreszabás és beszerzési biztonság

Bevezetés

Ha váratlan tűz keletkezik egy zsúfolt kereskedelmi épületben vagy nagy sűrűségű ipari létesítményben, a vészhelyzeti áram folyamatos áramlásának fenntartása élet és biztonság kérdése. Ha a fő tápkábelek azonnal meghibásodnak a hősokk miatt, a tűzoltó berendezések, a mentőliftek és a kritikus világítási rácsok elsötétednek. A szabványos tápvezetékek nem képesek ellenállni a közvetlen lánghatásnak, ezért a globális műszaki előírások speciális 0,6/1kV-os tűzálló kábeleket írnak elő a kritikus másodlagos elosztó hurokhoz.

A nagy biztonságú infrastruktúra támogatása érdekében világszerte,Taitong kábelnagy teljesítményű tűzálló páncélozott tápkábeleket gyárt. Az intenzív szerkezeti hőhatások túlélésére készült termékeink kivételes biztonsági ráhagyást és hosszú távú hálózati működési biztonságot nyújtanak.

0,6/1kV-os NH-VV22 tűzálló kábelek szerkezeti rétegezése

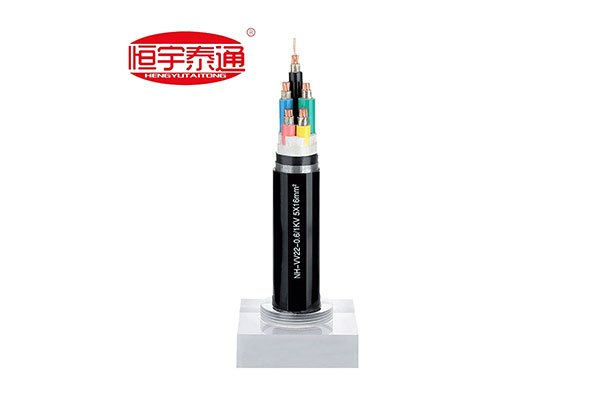

Az olyan szabványos konfigurációk vizsgálata, mint az NH-VV22-0,6/1KV 5 x 16 mm2-es kábel, nagy teherbírású, többrétegű, megbízható teljesítményre tervezett védelmi tervezetet mutat be:

Nagy tisztaságú rézvezetők:Tiszta elektromos minőségű rézből készült, hogy garantálja a rendkívül stabil vezetőképességet és az optimalizált energiaáramlást teljes terhelésű napi működés mellett.

Tűzálló csillám szalagkorlát:Közvetlenül minden egyes rézvezető köré tekerve. A csillám szervetlen hőpajzsként működik, amely nem olvad meg, és még 1000°C-ig terjedő szélsőséges hőség esetén is kiválóan szigetel.

Prémium szigetelőréteg:Magas dielektromos PVC anyag, amely szépen körbetekerve minden egyes mag körül, hogy elválassza az elektromos fázisokat a szokásos napi műveletek során.

Dupla acélszalagos páncél (DSTA):Átfedő spirális acélszalagok, amelyek szorosan körbeveszik a belső magmátrixot, nagy ütésállóságot biztosítanak az erős altalajnyomással és a fizikai lapáttal szemben.

Lángálló külső kabát:Robusztus PVC köpeny, amely ellenáll a nyomkövetésnek, az olajfröccsenésnek, a vegyi talajsavaknak és a nedvesség bejutásának.

Az áramkör integritásának megőrzése: Hogyan verik le az NH-kábelek a hőséget

Miért választják a globális közüzemi beszerzési menedzserek az NH sorozatú tűzálló kábeleket a szabványos elektromos vezetékek helyett?

1. Valódi tűzállóság (áramkör integritása):A hagyományos égésgátló kábelekkel ellentétben, amelyek csak megakadályozzák a tűz továbbterjedését, de belül megolvadnak, a tűzálló (NH) kábelek fenntartják az aktív elektromos áramlást. Csillámárnyékolt magjainkat úgy tervezték, hogy a teljes áramot 90-180 percig biztonságosan üzemben tartsák közvetlenül az erős tűz zónáiban.

2. Kiegyensúlyozott 5 magos konfiguráció:Az 5 x 16 mm2-es kialakítás három független elemet tartalmaz

fázisvezetékek, valamint külön dedikált nulla- és földelő (PE) vezetékek. Ez az architektúra kiegyenlíti a fázisáramokat, és azonnali földelési utat biztosít, megakadályozva, hogy a veszélyes hibaáramok károsodjanak a későbbi berendezésekben.

Az acélszalagos páncél kettős mechanikai védelme

A hőellenállás mellett a föld alatti másodlagos elosztókábelek folyamatos fizikai fenyegetésekkel szembesülnek a telepítés és a betemetés során. Az integrált kettős acélszalag páncélzat (VV22/YJV22 kivitel) kiküszöböli a drága külső csövek szükségességét:

Kiváló ütésállóság:Az egymást átfedő acélszalagos keret kivédi a függőleges sziklanyomást és a nehéz berendezések mozgását a közvetlen temetési árkokban.

Rágcsálók és kártevők elleni védekezés:A földalatti gopherek és termeszek könnyen átrághatják a puha műanyag bevonatot, ami rövidzárlatot okozhat. A kemény fém burkolat teljesen blokkolja a biológiai károsodást, így a rács élettartama több mint 30 évre nő.

Gyári közvetlen testreszabás és beszerzési biztonság

A nagy biztonságú közinfrastruktúra szigorú, kompromisszumok nélküli anyagminőséget követel meg. A tűzálló elosztóvezetékek minden tételének teljes mértékben meg kell felelnie az olyan hiteles típusvizsgálati keretrendszereknek, mint az IEC 60331 az áramkörök integritását illetően.

atTaitong kábel, támogatjuk a projektek ütemezését egy 100%-ban közvetlenül gyárilag testreszabott gyártási modellen keresztül. Nem tolunk előre előre elkészített, elöregedett raktári árukat. Ehelyett minden tűzálló kábelrendelést személyre szabottan gyártunk, hogy közvetlenül igazodjanak a projekt specifikus mennyiségi számláihoz (BOQ) – pontos, többmagos kombinációkat, keresztmetszeti lépéseket (pl. 5 x 16 mm2) és a hőteljesítmény országos követelményeinek megfelelő országos besorolást szabunk.

Lépjen kapcsolatba tűzálló áramelosztó egységünkkel még mafelhatalmazott termékkatalógusok, egyedi szerkezeti tervrajzok igénylésére, vagy gyors, gyárilag közvetlen költségbecslésre a közelgő infrastruktúra-fejlesztési pályázatához!
