Alacsony feszültségű többmagos STA páncélozott réz PVC szigetelt és burkolt tápkábelek

A 0,6/1kV alacsony feszültségű, többmagos STA páncélozott réz PVC szigetelésű és burkolt tápkábelek (CU/PVC/STA/PVC) megfelelnek az IEC 60502-1 szabványnak. A 2. osztályú sodrott csupasz rézvezetővel (az 1. osztályú tömörréz vezeték külön kérésre 6 mm²-nél kisebb méretekhez), PVC szigeteléssel, dupla acélszalagos (STA) páncélzattal és PVC külső köpennyel készült, így a kábel erős nyomásállóságot és külső mechanikai behatásokat biztosít. A helyhez kötött telepítésre alkalmas STA páncélozott tápkábel közvetlenül temethető földbe, kábelárokba és földalatti csatornákba fektethető ipari létesítmények, önkormányzati építkezések, vasúti kisegítő áramellátás és kereskedelmi épületek elosztása számára. A névleges folyamatos üzemi hőmérséklet 70 ℃, a mag azonosításával az IEC60445/HD-308-S2 színkódolási szabályok szerint.

A Taitong Cable, egy megbízható kínai kábelszállító, amely 5 gyárral rendelkezik Kínában, gyári áron szállít tömeges megrendeléseket. Több alapkonfiguráció is elérhető. Támogatjuk az egyedi követelményeket, és technikai segítséget nyújtunk a helyi tanúsításnak, kiszolgálva a projektbeszerzőket, az EPC-vállalkozókat, az elektromos nagykereskedőket és elosztókat világszerte.

CU/PVC/PVC ágynemű/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Ha szükséges a HD603S1A3 szabványnak való megfelelés, kérjük, ezt egyértelműen jelezze a műszaki adatok között.)

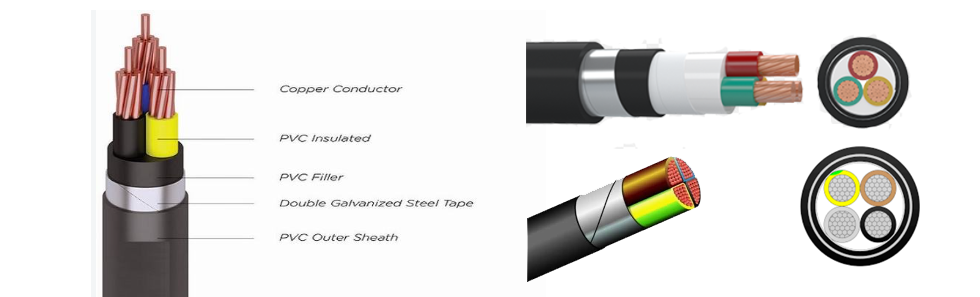

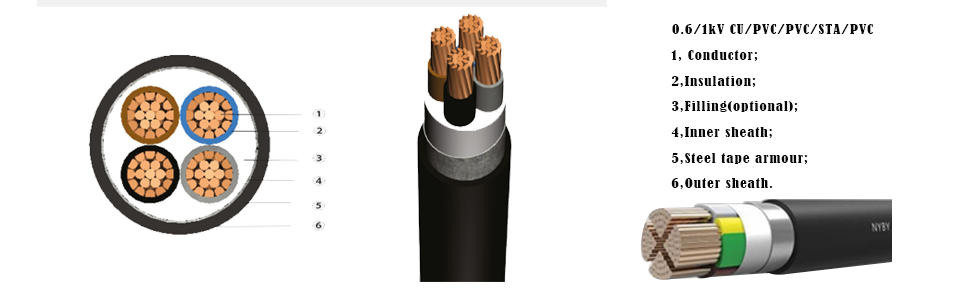

Felépítés (belsőtől külsőig)

---

1, Vezető: 2. osztályú sodrott sima lágyított rézvezető az IEC60228 szerint (Opcióként az 1. osztályú tömör vezeték is elérhető.)

2, Szigetelés: IEC-60502-1 szabványnak megfelelő PVC-A szigetelés

3, Felfektetett szigetelt magok nem higroszkópos töltőanyagokkal (opcionális)

4, Ágynemű: Extrudált PVC ágynemű

5, Páncél: Dupla horganyzott acélszalag páncél (DSTA/STA)

6, Felső köpeny: Extrudált PVC külső köpeny, ST2 típus

Kisfeszültségű többmagos STA páncélozott réz PVC szigetelt és burkolt tápkábelek alkalmazásai 0,6/1 kV

---

Ezt a 2-5 eres kisfeszültségű réz PVC-szigetelésű STA (dupla acélszalagos) páncélozott tápkábelt rögzített elrendezésű telepítéshez tervezték. A kétrétegű horganyzott acélszalag páncél kiemelkedő ütésállóságot, ütésálló és rágcsálóálló védelmet nyújt. Széles körben alkalmazzák közvetlenül föld alatti fektetéshez, kábelárokba, földalatti csatornákhoz, alagutakhoz és közművezeték-galériákhoz.

Ez az LV STA páncélozott PVC-kábel ipari üzemi gépeket, önkormányzati infrastruktúrát, lakókörzeti földalatti elektromos hálózatot, vasúti tranzit segédáramköröket, alagsori áramelosztást és kültéri áramátvitelt lát el. (Nagy húzóterhelésre nem alkalmas).

Magszigetelés színe: Azonosítás a HD 308 S2 szerint. Zöld/sárga védővezetőként az IEC 60445 szerint. (Lásd az alábbi ábrát)

---

A szigetelés és a külső köpeny színei egyedileg rendelhetők

Az alacsony feszültségű réz PVC szigetelt PVC ágyneműk alapvető előnyei, dupla acélszalaggal páncélozott PVC-burkolatú tápkábelek (600/1000 V)

---

1, Mechanikai védelem: Az acélszalagos páncél (STA) megakadályozza a zúzódás, ütések vagy rágcsálók okozta sérüléseket.

2, Rögzített stabilitás: A többmagos rézkialakítás hatékonyan kezeli a stabil, folyamatos kisfeszültségű terheléseket.

3, Környezeti ellenállás: A külső PVC-hüvely ellenáll a nedvességnek, az időjárásnak és az enyhe kémiai hatásoknak, ha szabadban használják

0,6/1kV LV többeres Cu PVC STA PVC tápkábelek műszaki adatai

---

Egyedi konstrukciók alacsony feszültségű többmagos STA-páncélozott réz PVC szigetelt és burkolt tápkábelekhez

---

Alaprétegű felépítés:

rézvezető + PVC-A szigetelés + ágynemű + STA acélszalag páncél + külső köpeny

Megjegyzés: A többeres kábeleken belüli mágneses mezők ellensúlyozzák egymást, így nem fordul elő erős örvényáramú felmelegedés, így az STA acélszalagos páncél kiválóan alkalmas többeres elrendezésekhez.

Külső burkolat opciók (egyénileg választható)

1, ST2-PVC köpeny (gyárilag szabványos opció, beltéri helyekre, kábelárokba és hagyományos épületekhez)

2, ST7-PE polietilén köpeny: vadon, nedves talajon és szabad levegőn történő közvetlen eltemetésre tervezve, vízálló, öregedésálló és alacsony hőmérsékletnek ellenálló

3, ST8-LSZH alacsony füsttartalmú, nulla halogén burkolat: zsúfolt nyilvános területeken, például alagutakban, metrókban és bevásárlóközpontokban alkalmazható

Teljes szerkezetjelölések

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Páncélcsere lehetőségek

1, STA acélszalagos páncél (standard, jól bírja a nyomóterhelést a föld alatti temetéshez)

2, SWA finom acélhuzal páncél olyan forgatókönyvekhez, amelyek nyomószilárdságot és szakítószilárdságot is igényelnek

3, Nagy teherbírású vastag acélhuzal páncél nagy terhelésű, nagy feszültségű fektetési körülményekhez

4, AWA alumíniumhuzal páncél a könnyű és korrózióálló követelményekhez

Vezetőtípus testreszabása

1, 1. osztályú tömör réz vezeték fix telepítéshez

2, Class-2 tömörített sodrott rézvezető (általános gyári szabvány)

3, 5. osztályú hajlékony, sodrott rézvezető a gyakran hajlított berendezés vezetékekhez

4, Opcionális alumínium vezeték

Szigetelőanyag korszerűsítés

1, PVC-A szigetelés (alap változat, 70 ℃ hosszú távú üzemi hőmérséklettel)

2, XLPE térhálósított polietilén szigetelés (90 ℃ névleges üzemi hőmérséklet és nagyobb áramvezető képesség)

Személyre szabható belső ágynemű

1, a szabványos ágynemű PVC anyagot alkalmaz;

2, PE vagy LSZH ágynemű kapható a külső köpeny anyagához igazodva.

Opcionális elektromágneses árnyékoló réteg

Opcionális rézszalag-árnyékolás a szigetelés és az ágyazat közé, hogy blokkolja az inverterek és vezérlőeszközök ipari elektromágneses interferenciáját.

Példa: Cu/PVC-Shield/STA/PE

Többmagos kombinációs elrendezések

2 magos, 3 magos, 4 magos, 5 magos, 3+1 magos, 3+2 magos, 4+1 magos konfigurációk

Speciálisan módosított funkcionális külső burkolat

Egyedi gyártású köpeny lángálló, tűzálló, UV-álló, olajálló, termesz-, hideg- és korrózióálló teljesítményhez

Miért érdemes tömegesen rendelni kábeleket a Taitong Cable-től?

---

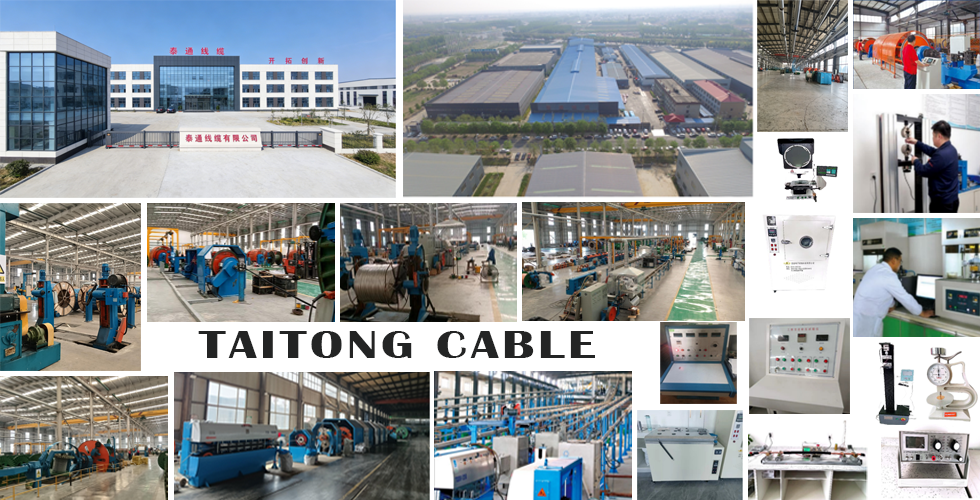

Nagyméretű, kínai székhelyű vezeték- és kábelgyártóként a Taitong Cable 2002 óta szállít kábel kellékeket jól ismert nagyszabású projektekhez és hosszú távú megbízható együttműködési kapcsolatokat épített ki. Gazdag tapasztalatot gyűjtöttünk a tengerentúli orientált nemzetközi kereskedelem és tömeges beszerzési szolgáltatások terén. Öt független gyártóüzem és több mint 30 kirendeltség támogatja a régiókban, prémium minőségű kábeltermékeket és átgondolt, egyablakos szolgáltatásokat kínálunk a globális vásárlók számára.
